【Introducció al producte】
cèl·lula | mono |
No. de cel·les | 144(6×24) |
Potència màxima nominal (Pmax) | 550W |
Màxima eficiència | 21.3% |
Caixa d'unió | IP68 |
Tensió màxima del sistema | DC 1000V/1500V |
Temperatura de funcionament | -40 °C ~ + 85 °C |
【Descripció del producte】
Panell solar d'alta potència de 550W Fabricat a partir de cèl·lules solars 11BB PERC, aquesta sèrie de mòduls d'alt rendiment proporciona la solució més rendible per reduir la LCOE de qualsevol sistema de PV gran o petit. La tecnologia a mitges són literalment cèl·lules solars normals que s'han tallat per la meitat.
【Característiques clau】

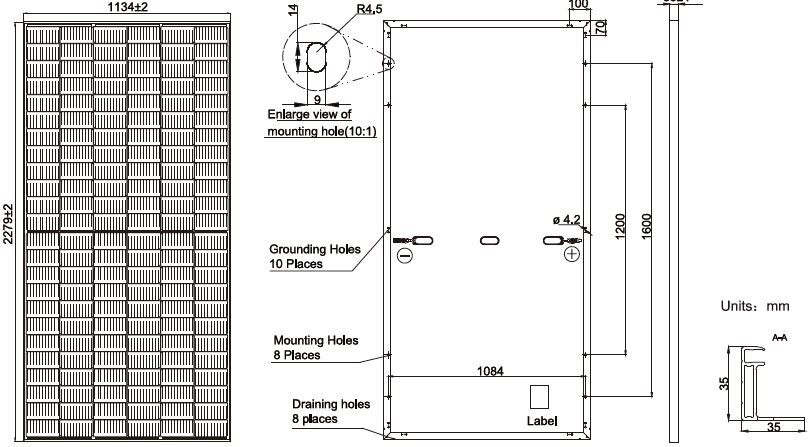

【Dimensió del mòdul PV】
【Dades elèctriques a STC】
Potència màxima nominal (Pmax) [W] | 525 | 530 | 535 | 540 | 545 |
Voltatge de Circuit Obert (Voc) [V] | 49.15 | 49.3 | 49.45 | 49.6 | 49.75 |
Tensió màxima d'alimentació (Vmp) [V] | 41.15 | 41.31 | 41.47 | 41.64 | 41.8 |
Corrent de CurtCircuit (Isc) [A] | 13.65 | 13.72 | 13.79 | 13.86 | 13.93 |
Corrent màxima d'alimentació(Imp) [A] | 12.76 | 12.83 | 12.9 | 12.97 | 13.04 |
Eficiència del mòdul [%] | 20.3 | 20.5 | 20.7 | 20.9 | 21.1 |
Tolerància al poder | 0 ~+5W | ||||
Coeficient de temperatura d'Isc(α_Isc) | 0.046%/°C | ||||
Coeficient de temperatura de FP(β_Voc) | -0.277%/°C | ||||
Coeficient de temperatura de Pmax(γ_Pmp) | -0.351%/°C | ||||
Stc | Irradiància 1000W/m², temperatura cel·lular 25°C, AM1.5G | ||||
【Dades elèctriques en NOCT i Condicions de Funcionament】
PARÀMETRES ELÈCTRICS EN NOCT | |||||
tipus | 525 | 530 | 535 | 540 | 545 |
Classificació Max Power(Pmax) [W] | 397 | 401 | 405 | 408 | 412 |
Voltatge de Circuit Obert (Voc) [V] | 46.05 | 46.18 | 46.31 | 46.43 | 46.55 |
Tensió màxima d'alimentació (Vmp) [V] | 38.36 | 38.57 | 38.78 | 38.99 | 39.2 |
Corrent de CurtCircuit (Isc) [A] | 10.97 | 11.01 | 11.05 | 11.09 | 11.13 |
Corrent màxima d'alimentació(Imp) [A] | 10.35 | 10.39 | 10.43 | 10.47 | 10.51 |
SENSECT | Irradiància 800W/m², temperatura ambient 20°C,velocitat del vent 1m/s, AM1.5G | ||||
CONDICIONS DE FUNCIONAMENT | |
Tensió màxima del sistema | 1000V/1500V DC(IEC) |
Temperatura de funcionament | -40°C~ + 85°C |
Fusible màxim de sèrie | 25A |
Càrrega estàtica màxima,Frontal | 5400Pa |
Càrrega estàtica màxima,Enrere | 2400Pa |
SENSECT | 45±2°C |
Classe d'aplicació | Classe A |
【Corbes de tensió de corrent】
【Dades mecàniques】
Especificacions | |
cèl·lula | mono |
pes | 28,6kg±3% |
Dimensions | 2279±2mm×1134±2mm×35±1mm |
Mida de la secció de la creu del cable | 4mm2 |
No. de cel·les | 144(6x24) |
Caixa d'unió | IP68, 3 díodes |
connector | QC 4.10 (1000V) / QC 4.10-35(1500V) |
Longitud del cable (inclòs el connector) | 1300mm (+)/1300mm(-) |
Configuració de l'embalatge | 31 Unça/Palet, 620 Unitats / Contenidor de 40 peus |
【Certificació】
【Garantia】
Etiquetes populars: Panell solar monocristal·lí monocristal·lí de 550w perc, Xina, proveïdors, fabricants, fàbrica, fabricat a la Xina
