1.Mòduls funcionals i components bàsics de l'armari connectats a la xarxa-
|
Mòdul de funció |
Funció bàsica |
Component bàsic |
Funció component |
|
Línia d'entrada i mòdul de distribució d'energia |
Rebeu la sortida d'energia de CA per part de l'inversor, realitzeu la recollida i distribució d'energia i construïu el canal del circuit de connexió de la xarxa principal- |
Interruptor de línia d'entrada |
Interruptor de la línia d'entrada: trenca el circuit principal + protecció contra sobrecàrrega/curtcircuit- |
|
Interruptor d'aïllament |
Interruptor d'aïllament: proporcioneu punts de ruptura evidents per al manteniment |
||
|
Busbar / Barra de coure |
Barra colectora: suporta una gran intensitat i recull energia elèctrica multi-canal |
||
|
Bloc de terminals de sortida |
Bloc de terminals de sortida: estandarditzar la connexió entre l'armari de connexió de la xarxa-i els cables laterals de la xarxa-, reduir el risc d'errors de cablejat i facilitar el manteniment posterior |
||
|
Mòdul de protecció-de connexió a la xarxa (Unitat de seguretat central) |
Assegureu-vos la seguretat-bidireccional del sistema de generació d'energia i de la xarxa elèctrica, eviteu danys a l'equip causats per fallades de la xarxa / efecte d'illa / sobretensions |
Dispositiu de protecció anti-insular |
Anti-dispositiu d'illa: component principal, detecta l'efecte d'illa i talla el circuit |
|
Relé de sobretensió/subtensió/sobrefreqüència/subfreqüència |
SPD: Suprimeix la sobretensió transitòria i protegeix els components |
||
|
Dispositiu de protecció contra sobretensions (SPD) |
Relé: supervisa els paràmetres de la xarxa i activa una protecció anormal |
||
|
Dispositiu de protecció de falla a terra |
Dispositiu de protecció de fallades a terra:{0}}monitora el corrent de falla a terra en temps real, talla ràpidament el circuit en cas d'avaria i evita accidents personals o d'equip causats per fuites elèctriques. |
||
|
Mòdul de mesura i monitorització de potència |
Mesureu amb precisió l'energia elèctrica-connectada a la xarxa, controleu els paràmetres de funcionament de la xarxa elèctrica/del sistema de generació d'energia i proporcioneu dades per a la liquidació/diagnòstic |
Comptador elèctric multifuncional trifàsic- |
CT/VT: Converteix gran corrent/alta tensió en petits senyals per adaptar-se a la mesura del comptador |
|
Transformador de corrent (TC) / Transformador de tensió (VT) |
Comptador elèctric: mesura l'energia elèctrica activa / reactiva, monitoritza la tensió / corrent / freqüència |
||
|
Terminal de mesura i control |
Terminal de mesura i control: recull dades i suporta la visualització local/remota |
||
|
Llum indicador d'estat/pantalla de visualització |
Llum indicador d'estat: mostra de manera intuïtiva l'estat del tancament de la connexió de la xarxa-, l'alarma d'error, l'encesa, etc.; Pantalla de visualització: visualitza les dades d'energia elèctrica, els paràmetres de la xarxa i els codis d'avaria localment sense equip extern |
||
|
Mòdul de control i comunicació de la connexió-grid |
Realitzeu la commutació intel·ligent del circuit de connexió de la xarxa-, intercanvieu informació amb el sistema de control fotovoltaic/despatx de la xarxa i compliu els requisits d'enviament |
Contactor de connexió-grid |
Contactor: rep senyals i canvieu automàticament el circuit de connexió de la xarxa- |
|
Controlador / PLC |
Controlador: coordina les accions de cada mòdul i executa la lògica preestablerta |
||
|
Mòdul de comunicació (4G / Ethernet / RS485) |
Mòdul de comunicació: Realitzar la supervisió remota i la transmissió de dades |
||
|
Interruptor de canvi manual / automàtic |
Interruptor de canvi manual / automàtic: canvieu el mode de control, rebeu instruccions remotes / PLC en mode automàtic; Realitzar el funcionament local en mode manual per satisfer les necessitats de manteniment o emergència |
||
|
Gabinet i mòdul auxiliar |
Proporcioneu un suport d'instal·lació i un entorn de protecció per garantir el funcionament estable dels components interns en entorns exteriors / industrials |
Armari metàl·lic (IP54 i superior) |
Armari: a prova de pols, impermeable i evita la intrusió d'objectes estranys |
|
Ventilador de refrigeració / termòstat |
Ventilador de refrigeració: engegueu i atureu-vos segons la temperatura per evitar l'envelliment dels components a causa d'alta-temperatura |
||
|
Manteniment Il·luminació |
Il·luminació de manteniment: proporcioneu una font de llum per al-manteniment de l'armari |
||
|
Safata de cables / canalització |
Safata de cables / canalització: Organitzeu el cablejat de manera ordenada i faciliteu el manteniment |
||
|
Tira de segellat |
Tira de segellat: millora el rendiment de segellat de l'armari, evita que la pols i l'aigua de pluja entrin a l'armari i garanteix el funcionament fiable dels components en entorns durs. |
A partir de les descripcions dels mòduls funcionals i dels components bàsics de l'armari-connectat a la xarxa a la taula anterior, és possible seleccionar ràpidament i fer coincidir qualsevol solució d'armari-connectat a la xarxa. Aquí hi ha dos exemples.
Armari connectat de quatre -quadrícula-de 2.400 kW
La selecció de components per a l'armari-connectat a la xarxa de 400 kW es basa en un càlcul complet que inclou la tensió nominal del sistema, el corrent total, el corrent d'entrada per canal del inversor, la coordinació de la protecció, els requisits de precisió de mesura i l'adaptabilitat ambiental. A continuació es mostra la justificació detallada de la selecció dels components clau d'aquesta solució:
Components de la línia d'entrada i del circuit principal
Interruptor de trama (TGW1N-1600/4P-800A)
Base de càlcul:
Potència total del sistema: 400 kW
Tensió nominal: 380 V (-trifàsica)
Factor de potència: estimat de manera conservadora en 0,8
Fórmula de càlcul actual:
Tenint en compte una redundància 1,1x i efectes harmònics, s'ha seleccionat 800A com a valoració estàndard.
FV-Funció específica: equipat amb un retard de baixa tensió per evitar impactes sobtats de la connexió-de la xarxa quan la xarxa es recupera.
Interruptor d'entrada (NM1-250S/4300 250A)
Potència estimada per canal inversor:
4 canals d'entrada, cadascun d'uns 100 kW
Actual per canal:
La selecció de 250 A proporciona una capacitat de sobrecàrrega d'1,3 vegades, la qual cosa garanteix que no s'encengui cap molestia durant les sobrecàrregues de l'inversor a curt termini-.
Interruptor d'aïllament rotatiu (HD13BX-1000A/41 4P)
Justificació de la selecció:
S'utilitza per proporcionar punts de ruptura visibles per garantir la seguretat del manteniment.
Classificat a 1000 A > 800 A del interruptor principal, que compleix els requisits d'aïllament.
Barra colectora (barra de coure, 800A)
Base de selecció:
La capacitat de càrrega actual-de les barres de coure s'estima en 2 A per mm². Un requisit de 800 A requereix com a mínim 400 mm² d'àrea de secció transversal-.
Normalment, s'utilitza TMY-80×10 (800 mm²) o una especificació equivalent per garantir l'augment de la temperatura inferior o igual a 40K.
Components del mòdul de protecció
Dispositiu de protecció contra sobretensions (LYY1-40kA)
Base de selecció:
Els sistemes fotovoltaics solen estar exposats a entorns exteriors amb un alt risc de sobrecàrrega induït per llamps-.
La capacitat de descàrrega de 40 kA compleix els requisits de prova de classe II, adequat per a la protecció contra llamps en sistemes de distribució de baixa tensió-.
Interruptor de protecció SPD (NXB-63AC63 4P)
Justificació de la selecció:
S'utilitza per a la-protecció frontal de l'SPD per evitar que l'SPD afecti el circuit principal en cas d'un curtcircuit.
La qualificació 63A coincideix amb l'SPD, assegurant que no es dispari durant la conducció normal de l'SPD.
Components del mòdul de mesura
Transformador de corrent (BH-0.66 800/5 classe 0.5)
Base de selecció:
El corrent del circuit principal és d'aproximadament . 760A. La selecció d'un 800/5 CT dóna com a resultat un corrent secundari de 5 A, adequat per a instruments de mesura.
La classe de precisió 0,5 compleix els requisits de mesura-de connexió a la xarxa.
Comptador elèctric multifuncional (AMC96L-E4)
Justificació de la selecció:
Admet la comunicació RS485, permetent la càrrega de dades de tensió, corrent, potència, energia, etc.
Compleix els requisits de la xarxa per a l'adquisició de dades i la supervisió als punts de connexió-de la xarxa fotovoltaica.
Components del mòdul de control i auxiliar
Fusible (RT14-400V 6A)
Justificació de la selecció:
S'utilitza per a la protecció de circuits secundaris, com ara fonts d'alimentació de control, mòduls de comunicació, potència d'instruments, etc.
Els fusibles de 6 A poden suportar corrents d'entrada de curta-durada i desconnectar-se ràpidament durant els curtcircuits per protegir els components de control.
Terminals de corrent/tensió (45/90 unitats)
Base de selecció:
Cada TC requereix connexió a terminals actuals; cada senyal de tensió requereix connexió a terminals de tensió.
Tenint en compte la necessitat de 3 TC, tensió trifàsica, comptador multifuncional, caixa anti-robatori, etc., els terminals 45/90 proporcionen una redundància raonable.
Tancament (GGD 800×800×2200)
Justificació de la selecció:
L'armari GGD és un armari de distribució de baixa tensió-estàndard, adequat per a dissenys de circuits múltiples i de corrent elevat.
Les dimensions s'ajusten a l'espai necessari per disposar l'interruptor, les barres colectores, els TC, el comptador, la caixa anti-robatori, etc.
|
No. |
Nom del component (amb model i especificació) |
Unitat |
Quantitat |
Mòdul de funció |
Funció bàsica corresponent del mòdul |
Component Descripció de la funció |
Imatge |
|
1 |

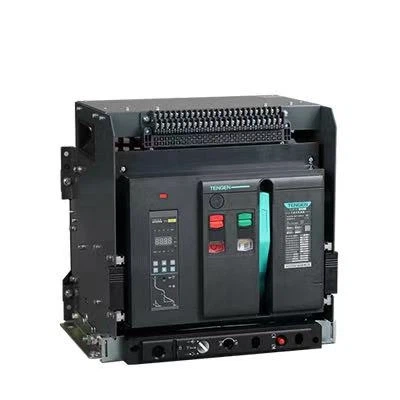

Interruptor de trama (TGW1N-1600/4P-800A, amb disparament de retard de baixa tensió específic per a FV) |
Peça |
1 |
Línia d'entrada i mòdul de distribució d'energia |
Rebeu la sortida d'energia de CA per part de l'inversor, realitzeu la recollida i distribució d'energia i construïu el canal del circuit de connexió de la xarxa principal- |
Amb la funció d'activació de retard de baixa tensió, realitzeu la interrupció del circuit principal, la protecció contra sobrecàrregues/curtcircuits-i el control de la connexió de la xarxa-de la xarxa fotovoltaica-específica |
|
|
2 |
Interruptor d'entrada (NM1-250S/4300 250A) |
Peça |
4 |
Interruptor de 4-canal de línia d'entrada, responsable de la ruptura i la protecció contra curtcircuits/sobrecàrregues de les línies entrants de cada inversor |
|
||
|
3 |
Interruptor de ganivet aïllant rotatiu (HD13BX-1000A/41 4P) |
Peça |
1 |
Proporcioneu punts de ruptura evidents durant el manteniment per garantir la seguretat personal del personal d'operació i manteniment |
|
||
|
4 |
Interruptor en miniatura (NXB-16AC63 2P) |
Peça |
1 |
Proporcioneu una protecció independent del circuit d'alimentació per a equips auxiliars (com ara terminals de mesura, circuits de control) |
|
||
|
5 |

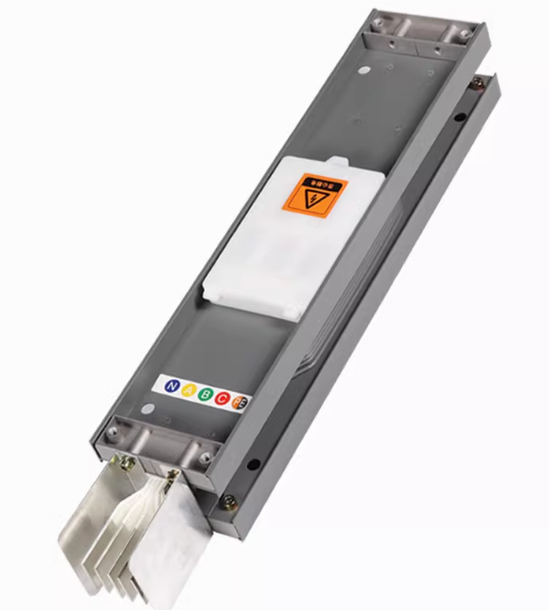

Suport de barra de bus |
Set |
2 |
Fixeu i recolzeu la fila de coure de la barra de bus, assegureu-vos una instal·lació ferma i un aïllament fiable de la fila de coure i eviteu els riscos de curt-circuits |
|
||
|
6 |
Connector de coure |
Peça |
18 |
S'utilitza per a la connexió de files de coure amb cables i components, garanteix una transmissió de corrent estable i redueix la resistència de contacte |
|
||
|
7 |

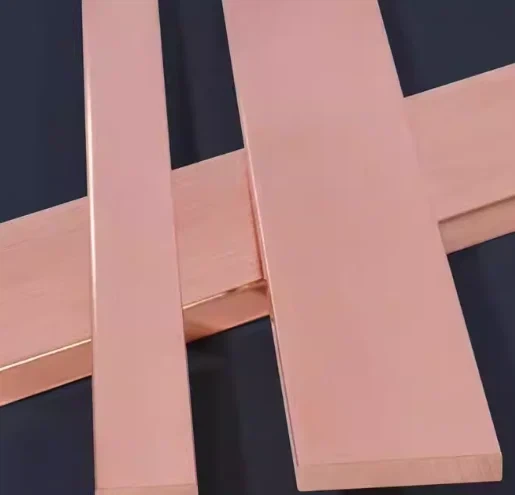

Fil de coure, fila de coure (800A) |
KG |
60 |
Teniu un corrent gran de 800 A, recolliu energia elèctrica d'entrada de 4 canals i transmeteu-la a l'interruptor principal i al costat de la xarxa, que és el portador principal de la transmissió d'energia elèctrica. |
|
||
|
8 |

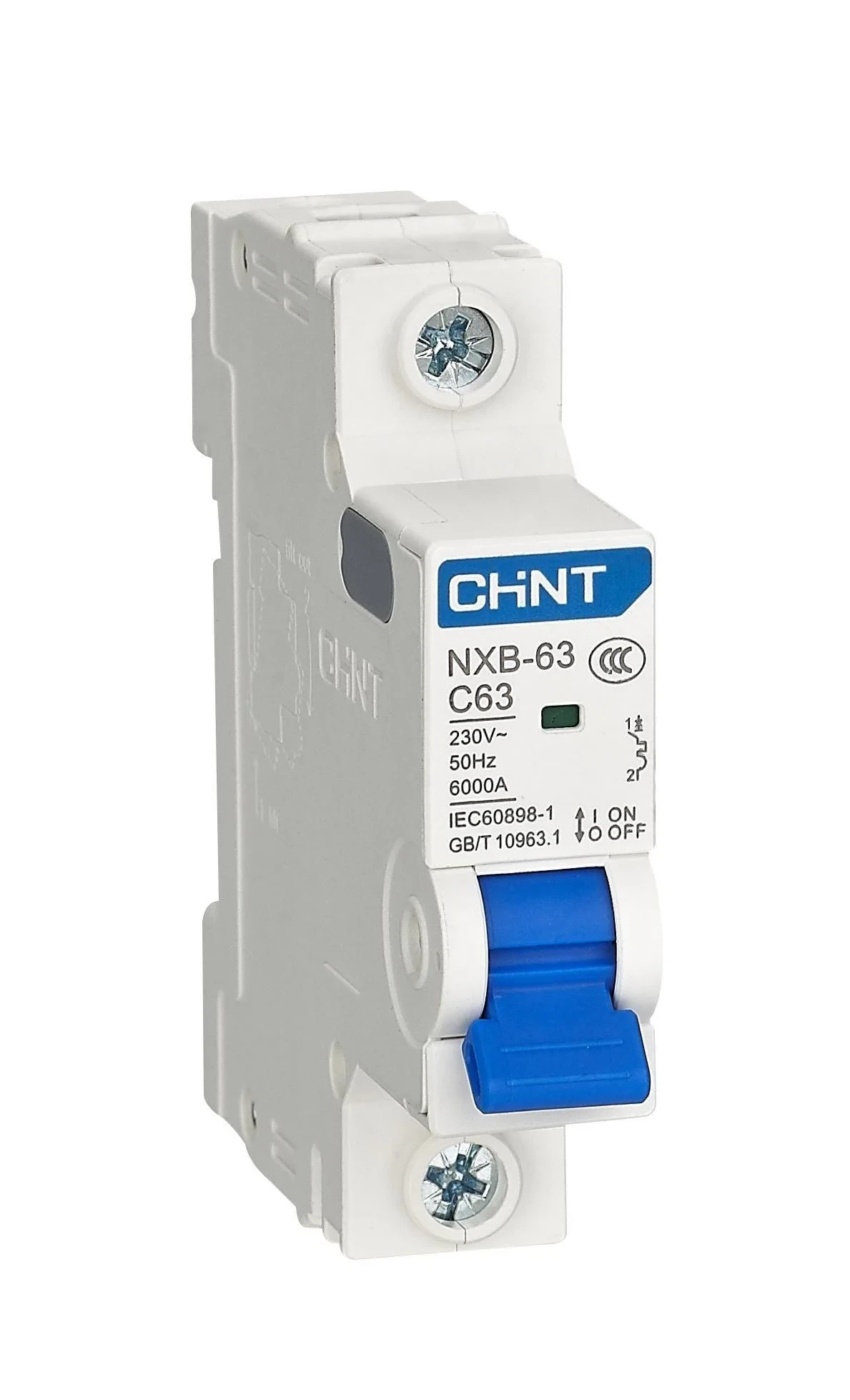

Interruptor de protecció contra llamps (NXB-63AC63 4P) |
Peça |
1 |
Mòdul de protecció-de connexió a la xarxa |
Assegureu-vos de la seguretat-bidireccional del sistema de generació d'energia i de la xarxa elèctrica, eviteu danys a l'equip causats per avaries de la xarxa/efecte d'illa o sobretensions. |
Controleu l'encesa-apagada del circuit del protector contra sobretensions, ajudeu a la realització de la funció de protecció contra llamps i eviteu el circuit de protecció contra llamps anormal que afecti el circuit principal |
|
|
9 |
Dispositiu de protecció contra sobretensions (LYY1-40KA) |
Peça |
1 |
Suprimeix la sobretensió transitòria causada pels llamps i les fluctuacions de la xarxa i protegeix els components elèctrics de l'armari |
|
||
|
10 |
Transformador de corrent (BH-0.66 800/5 classe 0.5) |
Peça |
3 |
Mòdul de mesura i monitorització de potència |
Mesureu amb precisió l'energia elèctrica-connectada a la xarxa elèctrica, controleu els paràmetres de funcionament de la xarxa elèctrica/del sistema de generació d'energia i proporcioneu dades per a la liquidació/diagnòstic |
Converteix un corrent gran de 800 A en un petit senyal de 5 A, s'adapta a la mesura del comptador elèctric multifuncional i garanteix la precisió de la mesura i la seguretat dels equips |
|
|
11 |

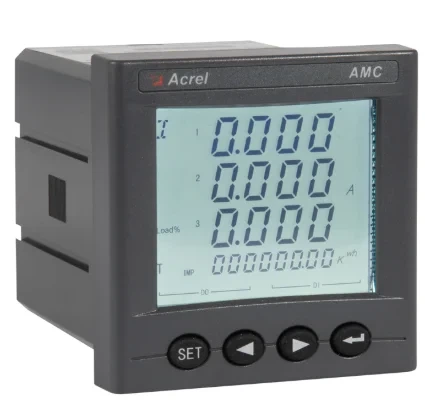

Comptador elèctric multifuncional (AMC96L-E4, amb comunicació) |
Peça |
1 |
Mesureu l'energia elèctrica-connectada a la xarxa, controleu paràmetres com ara la tensió, el corrent i la potència, i admeti la funció de comunicació per realitzar la transmissió de dades |
|
||
|
12 |
Llum de senyal (AD11-22/41) |
Peça |
3 |
Mostra de manera intuïtiva l'estat de funcionament de l'equip (com ara encès, tancament de la connexió a la xarxa-, alarma d'error, etc.) per a una visualització local |
|
||
|
13 |
Suport fix d'arpa (TMH) |
Peça |
2 |
Arregleu els components-relacionats amb la mesura, col·laboreu amb la caixa anti-electricitat-robatori per realitzar la funció anti-electricitat-robatori i garantir la seguretat de les dades de mesura |
|
||
|
14 |
Caixa anti-electricitat-(TMH) |
Peça |
1 |
Especial per a anti-robatori-d'electricitat, protegir el cablejat del circuit de mesura i garantir l'autenticitat i la precisió de les dades de mesura de l'energia elèctrica |
|
||
|
15 |

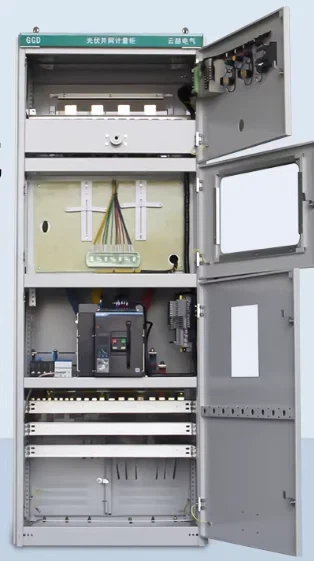

Armari (GGD, W800×D800×H2200) |
Peça |
1 |
Gabinet i mòdul auxiliar |
Proporcioneu un suport d'instal·lació i un entorn de protecció per garantir el funcionament estable dels components interns |
Proporcioneu espai d'instal·lació per a tots els components, tinguin funcions bàsiques a prova de pols i de protecció i s'adaptin a l'entorn d'ús interior |
|
|
16 |
Fusible (RT14-400V 6A) |
Set |
5 |
Protegiu el circuit d'alimentació secundària i el circuit de control per evitar danys als components de control i mòduls de comunicació a causa d'una sobrecàrrega o un curtcircuit |
|
||
|
17 |
Terminal actual |
Peça |
45 |
Estandarditzar la connexió de les línies de senyal actuals per a una disposició còmoda del cablejat i el manteniment posterior |
|
||
|
18 |
Terminal de tensió |
Peça |
90 |
Estandarditzar la connexió de les línies de senyal de tensió, garantir una transmissió de senyal fiable i facilitar la disposició del cablejat i el manteniment posterior |
|||
|
19 |
Accessoris com ara l'extrem de coure, la brida de cable, el clip de posicionament, la coberta de plàstic |
- |
- |
Ajuda en el cablejat, la fixació de components i la protecció de l'aïllament, garanteix el cablejat intern net i la instal·lació ferma dels components i millora la fiabilitat del funcionament |
Armari lligat a la xarxa de 7 canals de 750 KW
Components de la línia d'entrada i del circuit principal
Interruptor de connexió de la xarxa principal-(NXA16N16-MF4 1250A, 4P 65kA)
Base de càlcul:
Potència total del sistema: 750 kW
Tensió nominal: 380 V (-trifàsica)
Factor de potència: estimat de manera conservadora en 0,8
Càlcul total actual:
Interval de corrent de funcionament normal d'aproximadament 1200-1300A
Funcions intel·ligents: equipades amb funcions d'obertura/tancament elèctric, alliberament de baixa tensió, tancament de control de tensió i retard, que garanteixen operacions de connexió a la xarxa-segures i controlades.
Interruptor d'entrada (NM1-250L/4300B 50kA)
Potència estimada per canal inversor:
7 canals d'entrada, cadascun d'uns 107 kW
Actual per canal:
Justificació de la selecció:
La classificació de 250 A proporciona una capacitat de sobrecàrrega de 1,23 vegades, cosa que garanteix que no hi hagi cap interrupció molesta durant les sobrecàrregues de l'inversor a curt termini-.
La capacitat de ruptura de 50 kA compleix els requisits de resistència al corrent de curt-circuit al punt de connexió-de la xarxa.
El model 4300B (amb contactes auxiliars) facilita el control remot de l'estat.
Interruptor d'aïllament (1500A/4P HD12)
Base de selecció:
Corrent nominal: 1500A > 1250A de l'interruptor principal, que compleix els requisits d'aïllament.
Proporciona punts de ruptura visibles per garantir la seguretat absoluta del personal de manteniment.
El disseny de 4 pols garanteix un aïllament complet de tots els conductors actius.
Barra colectora (barra de coure 80 × 10 mm)
Base de selecció:
Capacitat de càrrega actual-de les barres de coure: TMY-80×10 (800 mm²) pot transportar aproximadament 1600-1800 A en condicions estàndard.
Control de l'augment de temperatura: inferior o igual a 40K a 1250A de corrent de funcionament.
Una -àrea de secció transversal suficient garanteix una baixa impedància i una pèrdua de potència mínima.
Diversos suports de barres asseguren l'estabilitat mecànica sota forces electromagnètiques de curt-circuit.
Interruptor en miniatura d'entrada (NXB-32A/4P)
Justificació de la selecció:
Protecció de font d'alimentació dedicada per al terminal de recollida de mesura de la central d'alimentació.
La qualificació 32A garanteix la selectivitat amb els dispositius de protecció aigües amunt.
El disseny de 4 pols garanteix un aïllament complet de la font d'alimentació de mesura.
Components del mòdul de protecció
1.Apagador de sobretensions de CA (NXUII-C40/40kA)
Base de selecció:
La capacitat de descàrrega de 40 kA (8/20 μs) compleix els requisits de prova de classe II per als sistemes de distribució de baixa tensió.
Tensió màxima de funcionament continu Uc~385V AC, apta per a sistemes de 380V.
Nivell de protecció superior Menor o igual a 1,8 kV, protegint eficaçment els equips aigües avall.
Interruptor de protecció contra sobretensions (NXB-63/63A/4P)
Justificació de la selecció:
Protecció frontal-de l'eliminador de sobretensions per evitar que afecti el circuit principal en cas de fallada de curtcircuit.
El valor nominal de 63A es coordina amb el corrent de descàrrega nominal del paracarregador.
Components del mòdul de mesura
1. Transformador de corrent de mesura (1200/5A classe 0,5)
Base de selecció:
El corrent del circuit principal és d'aproximadament 1200-1300A a plena càrrega.
La relació 1200/5A dóna com a resultat un corrent secundari de 5A a càrrega nominal, adequat per a instruments de mesura estàndard.
A un corrent principal de 1250 A, corrent secundari=(1250/1200)×5 ≈ 5,21 A, dins del rang de mesura del mesurador.
La classe de precisió 0,5 compleix els requisits de mesura-de connexió a la xarxa per a aplicacions comercials.
La càrrega nominal coincideix amb la impedància d'entrada del mesurador multifuncional.
Mesurador multifuncional de 2.380 V (amb comunicació RS485)
Justificació de la selecció:
Mostra potència, voltatge, corrent, freqüència, factor de potència i energia.
La comunicació RS485 permet la càrrega de dades als sistemes de monitorització.
Compleix els requisits de la xarxa per a l'adquisició de dades i la supervisió als punts de connexió-de la xarxa fotovoltaica.
Admet visualització local i transmissió de dades remota.
3. Llums indicadores d'alimentació (groc/verd/vermell)
Justificació de la selecció:
Proporciona una indicació visual intuïtiva de l'estat de l'equip:
Vermell: encès / xarxa-connectada
Verd: En espera / A punt
4. Caixa de connexió de segellat de plom i suport de banya (2 jocs)
Justificació de la selecció:
Funció anti-electricitat-robo per protegir el cablejat del circuit de mesura.
Assegura l'autenticitat i la precisió de les dades de mesura d'energia.
Compleix amb els requisits de l'oficina d'alimentació per a la seguretat de la mesura.
Components del mòdul de control i comunicació
1.Temps de relleu
Justificació de la selecció:
Proporciona funcions de control de retard per a un funcionament coordinat.
Funciona amb l'interruptor de connexió-de la xarxa principal per implementar la lògica de tancament/obertura retardada.
Evita operacions de commutació simultànies que podrien provocar alteracions del sistema.
2. Relés intermedis (4 unitats)
Justificació de la selecció:
Amplificar els senyals de control del controlador o interruptors manuals.
Converteix la lògica de control per accionar contactors i interruptors{0}}d'alta corrent.
4 unitats assignades per:
Ordre de tancament (1)
Ordre d'obertura (1)
Comentaris sobre l'estat (1)
Lògica d'enclavament (1)
Assegura l'execució fiable de les ordres de control de tancament/obertura.
Botons de tancament/obertura i interruptor de transferència
Justificació de la selecció:
Botons de control manual: permeten el funcionament local del circuit de connexió-la xarxa durant el manteniment o les emergències.
Interruptor de transferència: permet canviar entre els modes de control manual i automàtic.
Mode automàtic: rep ordres remotes/PLC
Mode manual: funcionament local per a necessitats de manteniment o d'emergència
Components de l'armari i del mòdul auxiliar
1. Armari estàndard GGD (W1000×D800×H2200mm)
Justificació de la selecció:
L'armari GGD és un armari de distribució de baixa tensió-estàndard, adequat per a dissenys de circuits múltiples i de corrent elevat.
Les dimensions permeten:
Interruptor principal (mida del marc 1250A)
7 interruptors d'entrada (250A cadascun)
Sistema de barres
TC, comptador, dispositius de control i components auxiliars
La placa d'acer-laminada en fred amb recobriment en aerosol proporciona una protecció bàsica contra la corrosió.
Classificació d'ús en interiors amb una ventilació adequada per a la dissipació de la calor.
2. Fusibles de potència secundaris (RT28-32/6A, 6 unitats)
Justificació de la selecció:
Protegiu els circuits d'alimentació secundaris (potència de control, potència del mòdul de comunicació, potència de l'instrument).
La classificació de 6 A pot suportar corrents d'entrada de curta-durada alhora que proporciona una desconnexió ràpida durant els curtcircuits.
6 unitats assignades per:
Potència del circuit de control (2)
Potència del circuit de mesura (2)
Potència del mòdul de comunicació (1)
Recanvi (1)
3. Cables de cablejat secundari, terminals i accessoris
Justificació de la selecció:
Transmissió de senyals i connexions d'alimentació per a tots els components de control i monitoratge.
Els terminals estandarditzats garanteixen connexions fiables i faciliten el manteniment.
Mides de cables adequats per a la capacitat de càrrega de corrent-i els requisits de caiguda de tensió.
|
No. |
Nom del component (amb model i especificació) |
Unitat |
Quantitat |
Mòdul de funció |
Funció bàsica corresponent del mòdul |
Component Descripció de la funció |
Imatge |
|
1 |
Interruptor de connexió de la xarxa principal-(NXA16N16-MF4 1250A, 4P 65kA) |
Peça |
1 |
Línia d'entrada i mòdul de distribució d'energia |
Rebeu la sortida d'energia de CA per part de l'inversor, realitzeu la recollida i distribució d'energia i construïu el canal del circuit de connexió de la xarxa principal- |
S'ha corregit l'interruptor principal intel·ligent amb funcions d'obertura/tancament elèctric, alliberament de baixa tensió, tancament de verificació de tensió i retard. Assegura una interrupció del circuit principal + protecció contra sobrecàrrega/curtcircuit- |
|
|
2 |
Interruptor d'entrada (NM1-250L/4300B 50kA) |
Peça |
7 |
Interruptor d'entrada de 250 A, responsable de la ruptura i la protecció contra curt-/sobrecàrrega de cada línia d'entrada del inversor |
|
||
|
3 |
Interruptor en miniatura d'entrada (NXB-32A/4P) |
Peça |
1 |
Interruptor d'alimentació per al terminal de recollida de mesura d'utilitat, que proporciona una protecció independent del circuit d'alimentació per al terminal de mesura |
|
||
|
4 |
Barra colectora (barra de coure 80 × 10 mm) |
Set |
Diversos |
Transporteu una gran intensitat, recolliu l'energia dels interruptors automàtics de 7 entrada i transmeteu-la a l'interruptor de connexió-de la xarxa principal i al costat de la xarxa. |
|
||
|
5 |
Interruptor d'aïllament (1500A/4P HD12) |
Peça |
1 |
Proporcioneu punts de ruptura evidents durant el manteniment per garantir la seguretat personal del personal d'operació i manteniment |
|
||
|
6 |
Protecció contra sobretensions de CA (NXUII-C40/40kA) |
Set |
1 |
Mòdul de protecció-de connexió a la xarxa |
Assegureu-vos la seguretat-bidireccional del sistema de generació d'energia i de la xarxa elèctrica, eviteu danys a l'equip causats per avaries o sobretensió de la xarxa. |
Protecció contra llamps de CA, suprimir la sobretensió transitòria, protegir els components elèctrics de l'armari dels llamps o les fluctuacions de la xarxa |
|
|
7 |
Interruptor de protecció contra sobretensions (NXB-63/63A/4P) |
Set |
1 |
Control d'entrada de protecció contra sobretensions, controla l'encesa-desactivada del circuit de protecció contra sobretensions, ajuda a realitzar la funció de protecció contra llamps |
|
||
|
8 |
Mesurador multifuncional de 380 V (amb comunicació RS485) |
Peça |
1 |
Mòdul de mesura i monitorització de potència |
Mesureu amb precisió l'energia elèctrica-connectada a la xarxa elèctrica, controleu els paràmetres de funcionament de la xarxa elèctrica/del sistema de generació d'energia i proporcioneu dades per a la liquidació/diagnòstic |
Mostra potència, voltatge, corrent, suporta la comunicació RS485, realitza la mesura de l'energia elèctrica i la transmissió de dades |
|
|
9 |
Transformador de corrent de mesura (1200/5A classe 0,5) |
Peça |
3 |
Converteix un corrent gran de 1200 A en un senyal petit de 5 A, s'adapta a la mesura del comptador multifuncional, garanteix la precisió de la mesura i la seguretat de l'equip |
|
||
|
10 |
Llum indicador d'alimentació (groc/verd/vermell) |
Peça |
5 |
Mostra de manera intuïtiva l'estat de funcionament de l'equip (com ara encès, tancament de la connexió a la xarxa-, alarma d'error, etc.) per a una visualització local |
|
||
|
11 |
Caixa de connexió de segellat de plom, suport de banya |
Set |
2 |
Ús anti-robatori-d'electricitat, garanteix l'autenticitat i la seguretat de les dades de mesura de l'energia elèctrica |
|
||
|
12 |
Relleu de temps |
Peça |
1 |
Mòdul de control i comunicació de la connexió-grid |
Realitzeu la commutació intel·ligent del circuit de connexió de la xarxa-, intercanvieu informació amb el sistema de control fotovoltaic/despatx de la xarxa i compliu els requisits d'enviament |
Proporcioneu la funció de control de retard, col·laboreu amb l'interruptor de connexió-de la xarxa principal per realitzar una lògica de tancament/obertura retardada |
|
|
13 |
Relleu intermedi |
Peça |
4 |
Amplificar els senyals de control, convertir la lògica de control, assegurar l'execució fiable de tancament/obertura i altres ordres de control |
|
||
|
14 |
Botó de tancament/obertura, interruptor de transferència |
Peça |
3 |
Controlar localment manualment el tancament i l'obertura del circuit de connexió de la xarxa-, canviar els modes de control (com ara manual/automàtic) |
|
||
|
15 |
Armari estàndard GGD (W1000×D800×H2200mm) |
Peça |
1 |
Gabinet i mòdul auxiliar |
Proporcioneu un suport d'instal·lació i un entorn de protecció per garantir el funcionament estable dels components interns |
Armari interior, pintura en aerosol de placa-laminada en fred, ofereix espai d'instal·lació i protecció bàsica per a tots els components |
|
|
16 |
Fusible d'alimentació secundària (RT28-32/6A) |
Peça |
6 |
Protegiu els circuits de potència secundaris, eviteu danys als components de control a causa de la sobrecàrrega o el curtcircuit de les línies secundàries |
|
||
|
17 |
Cables de cablejat secundari, terminals i accessoris |
Lot |
Diversos |
Estandarditzar la connexió de línies secundàries, realitzar la transmissió del senyal i la connexió de la font d'alimentació de diversos components de control i monitorització, facilitar el manteniment |
|
