【Introducció al producte】 | |
cèl·lula | Mono 156.75mmx31.2mm Cèl·lules solars d'alta eficiència |
No. de cel·les | 408(34×12) |
Potència màxima nominal (Pmax) | 405W |
Caixa d'unió | IP67 |
Tensió màxima del sistema | 1000V/1500V DC(IEC) |
Temperatura de funcionament | -40 °C ~ + 85 °C |
Dimensions | 1941mm×1048mm×40mm |
pes | 23kg±3% |
【Descripció del producte】

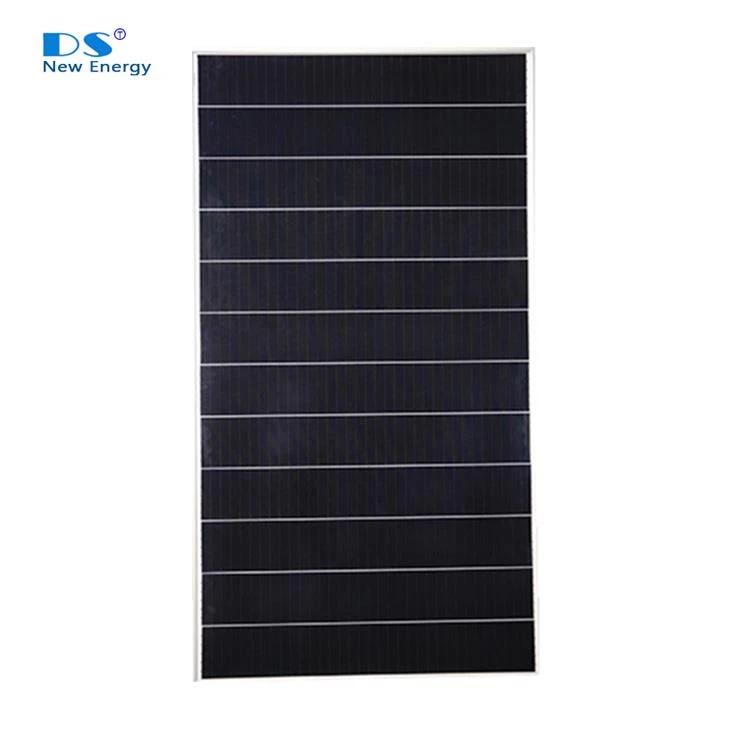

Panell solar monocristal·lí shingled 390W 395W 400W.
Tecnologia Shingling per a la interconnexió cel·lular. Un panell solar inclou una pluralitat de cèl·lules solars connectades elèctricament entre si en una corda al llarg d'una direcció de corda. Cadascuna de les cèl·lules solars està formada per tires de cèl·lules solars que es llueixen entre si al llarg d'una direcció brillant. La direcció del shingling és perpendicular a la direcció de la corda.
Els mòduls shingled ofereixen avantatges de potència en comparació amb els mòduls estàndard basats en cèl·lules.
Aquesta interconnexió estàndard de les cèl·lules solars requereix que les cèl·lules solars tinguin un cert espaiat entre si perquè l'interconnexió ha d'anar des de la part frontal d'una cel·la a la part posterior de l'altra cèl·lula, normalment per una forma suau de forma s. La presència d'aquests buits redueix l'eficiència de la zona del panell solar. A més, el connector de la part frontal de les cèl·lules solars provoca ombrejat en petites porcions del panell solar, reduint així la quantitat d'energia solar que es pot produir sobre l'àrea total del panell solar.
1 CARACTERÍSTIQUES CLAU
2 DIAGRAMES MECÀNICS
3 PARÀMETRES ELÈCTRICS a STC
Potència màxima nominal (Pmax) [W] | 390 | 395 | 400 | 405 |
Voltatge de Circuit Obert (Voc) [V] | 44.71 | 44.91 | 45.12 | 45.32 |
Tensió màxima d'alimentació (Vmp) [V] | 36.80 | 37.01 | 37.21 | 37.41 |
Corrent de CurtCircuit (Isc) [A] | 11.16 | 11.24 | 11.33 | 11.41 |
Corrent màxima d'alimentació(Imp) [A] | 10.60 | 10.67 | 10.75 | 10.82 |
Eficiència del mòdul [%] | 19.17 | 19.42 | 19.66 | 19.91 |
Tolerància al poder | 0 ~+5W | |||
Coeficient de temperatura d'Isc(α_Isc) | 0,05%/°C | |||
Coeficient de temperatura de FP(β_Voc) | -0,275%/°C | |||
Coeficient de temperatura de Pmax(γ_Pmp) | -0,368%/°C | |||
Stc | Irradiància 1000W/m², temperatura cel·lular 25 °C, AM1.5G | |||
